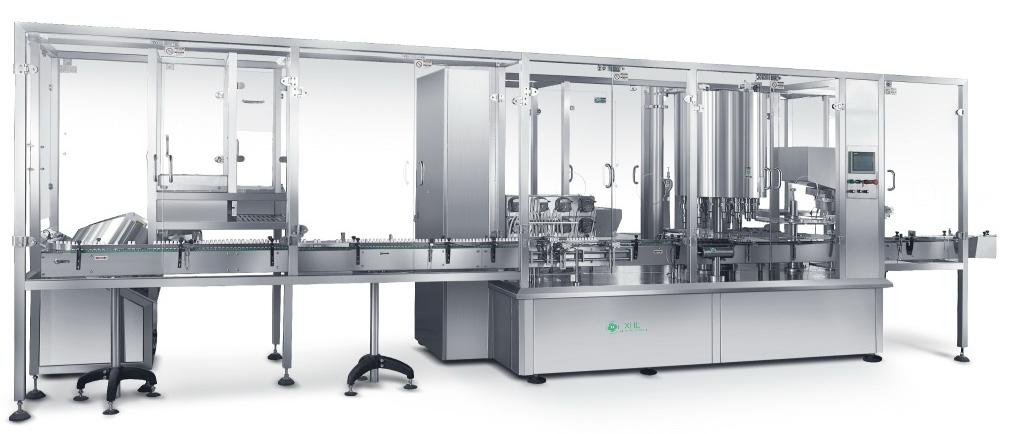

50-500ml無菌滴眼液瓶灌裝包裝生產線

總概述

該生產線適用於製藥行業無菌用眼護理液瓶的理瓶、洗瓶、灌裝、加塞、旋蓋、貼標、裝盒、裝箱、碼垛等后道包裝的生產線,為無菌灌裝生產線,完全符合GMP要求規範。同樣適用其他品種有內塞、有特殊設計要求的瓶包裝。其已達當前 水平,可替代同類進口產品。

2灌裝原理

採用柱塞式陶瓷泵或蠕動泵或稱重式灌裝原理,確保液體無污染或其他化學反應。

3生產線的主要技術參數

灌裝範圍:10-30ml、30-60ml、50-120ml、100-250ml、250-500ml

適用瓶型:圓形、扁形、及異形瓶

灌裝頭數:4頭、8頭、12頭、16頭、24頭可選

氣洗頭數:12頭、16頭、24頭可選

加塞頭數:單頭、雙頭、8頭、18頭可選

旋蓋頭數:單頭、雙頭、8頭、12頭、18頭可選

灌裝精度:≤±0.5%

合格率:≥99.9%

整線生產能力:30-50瓶/分鐘、60-80瓶/分鐘、90120瓶/分鐘、200-250瓶/分鐘可選

電源:220/380

總功率≤10kW

壓縮空氣:0.4-0.6Mpa25-35m³/h

4生產線的主要性能特點

整線在百級層流保護下運行,可安裝塵埃粒子、浮遊菌偵測系統;

灌裝、加塞、旋蓋可做成一體機,也可分體做;

採用全自動理瓶,取代人工上瓶,節省人力;

ー淨化氣洗瓶,保証瓶子潔淨度,並配有靜電消除離子風棒裝置

採用柱塞式陶瓷泵執行灌裝,適用各種粘稠度液體,精度高;泵的結構採用快接式拆卸機構便於清洗、消毒;也可採用蠕動泵或稱重式灌裝,伺服驅動,人機界面調整裝量,方便可靠;

可送配在線CIP/SIP清洗滅菌系統;

灌裝針頭設計有防滴漏裝置,充填時潛入瓶底灌裝,緩慢上升,防止起泡;

整線可適用不同規格的瓶子,調整簡便,可在短時間內完成

整線LC控制系統,變頻調速,自動化程度高,整線按GMP要求設計。

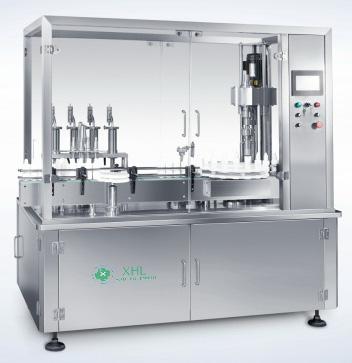

XHL-SPYG4/1/1、XHL-SPYG8/2/2、XHL-SPYG12/8/8、XHL-SPYG24/18/18系列伺服灌裝加塞旋蓋機

1，概述

該系列灌裝機組適用於製藥行業無菌用眼護理液瓶的灌裝、加塞、旋蓋,同樣也適用於其他品種的灌裝、加塞、旋蓋。完全符合GMP要求規範,其已達當前 水平,可替代同類進口產品。

2，主要特點

採用柱塞式陶瓷泵或蠕動泵或稱重式灌裝原理,確保液體無污染或其他化學反應;

加塞採用機械手準確定位,無誤差;

集灌裝、旋(軋)蓋為一體,伺服驅動,人機界面調整裝

採用柱塞式陶瓷泵執行灌裝,適用各種粘稠度液體,精度高;泵的結構採用快接式拆卸機構,便於清洗消毒

可選用在線CIP/SIF清洗、滅菌系統;

PLC控制系統,變頻調速,自動化程度高,無瓶不灌裝。

人機界面調整裝量,可一次調整全部計量泵的填充量也可針對各個計量泵進行微幅調整,操作簡單,調整快速

灌裝針頭設計有防滴漏裝置,充填時潛入瓶底灌裝,緩慢上升,防止氣泡;

氣爪式旋蓋頭,鬆緊可調不傷瓶與蓋,可選配伺服電機驅動、扭力可調;

可選配蓋子貯存提料機構;

可選配反蓋識別,不合格品剔除裝置;

整機可適用不同規格的瓶子,調整方便,可在短時間內完成;

特殊行業和品種可防爆設計。

3，主要技術參數

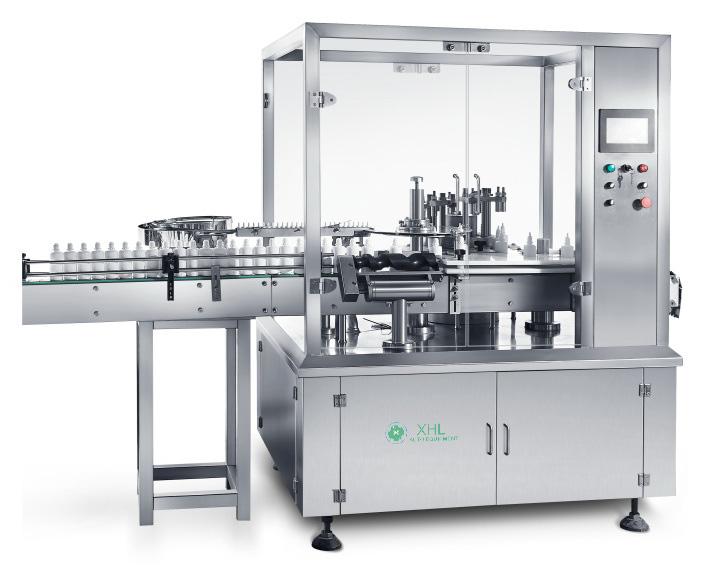

XHL-HYS系列迴轉式壓塞機(8頭/12頭/18頭可選)

1，概述

迴轉式壓塞機系列產品適用於製藥、日化、生物或其他行業有內塞的瓶子壓塞,採用連續走瓶形式,機械手真空抓塞壓塞,可以同各類包裝機聯線使用。

2，特點

機械手抓塞、壓塞、穩定可靠,壓塞率高;

連續走瓶,產能高,進出瓶順暢,變頻調速,方便聯線;

結構簡潔,操作簡便,維護容易;

可選配內塞儲存提料機構。

3，主要技術參數

XHL-XG/1/1單頭加塞旋蓋機

XHL-XG/2/2雙頭加塞旋蓋機

1，概述

XG圓盤定位式旋(軋)蓋機是經濟型設備,本機在設計上採用圓盤定位瓶子作間隙運動,通過旋(軋)蓋頭對定位的瓶子旋(軋)蓋。本機實用性強,是製藥、食品、化工、農藥等行業瓶子旋蓋的理想設備。

注:本機還可用於軋鋁蓋、防盜蓋、螺紋蓋等。

2，特點

自動理蓋上蓋率、旋蓋率高;

轉盤定位,更換規格簡便且調整范大

進、出瓶流暢,變頻調速,方便聯線;

結構簡潔,操作簡便,維護容易;

氣爪式旋蓋頭,松、緊可調,不傷瓶與蓋

機械手上內塞,無誤動作,可靠穩定;

軋蓋頭柔性設計,調節方便,可設計成拉鼓蓋;

連續式作業,完成自動化生產,節省時間,提高效益

一整機按GMP要求設計;

旋蓋機可選用伺服電機,扭力可設定;

可選配蓋子貯存提料機構

可選配反蓋識別,不合格品剔除裝置;

更換規格件簡單方便,易操作。

3，主要技術參數
