1,概述

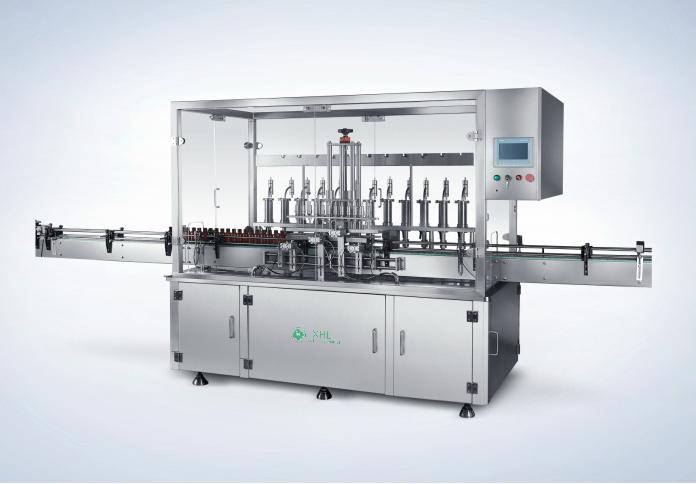

XHL-YGS伺服驅動直線式液體灌裝機,採用316L不鏽鋼往塞式計量泵執行灌裝,根據使用廠家實際生產量,可選配不同灌裝頭數,井能方便的同全自動理瓶機、各類旋(軋)蓋機聯動生產,廣氾應用於製藥,食品、化工,衣藥、化妝品等行業的液體包裝,符合GMP要求。
2,特點
-採用柱塞式計量泵執行灌裝,伺服驅動、人機界面調整裝量適用各種粘稠度液體,精度高,泵的結構採用快接式拆卸機構,便於清洗、消毒,可選用在線CIP/SIP清洗滅菌系統。
-柱塞式計量泵活塞環材質根據行業及液體成分的不同採用硅橡膠、四氟乙烯或其他材質,特殊場合採用陶瓷材質,灌裝原理也可採用蠕動泵,負壓式、稱重式、自流式,回流消泡式等;
-整線PLC控制系統,變頻調速,自動化桯度高
-灌裝針頭設計有防滴漏裝置,充填時潛入瓶底灌裝,緩慢上升,防止起泡
-整線可適用不同規格的瓶子,調整簡便,可在短時間內完成
-整線按GMP要求設計
-特殊行業和品種可防爆設計
3 主要技術參數
型號
|
XHL-YGS/4
|
XHL-YGS/6
|
XHL-YGS/8
|
XHL-YGS/12
|
XHL-YGS/16
|
XHL-YGS/20
|
XHL-YGS/24
|
灌裝頭數
|
4頭
|
6頭
|
8
|
12
|
16
|
20
|
24
|
理想灌裝範圍
|
5-20ml/20-60ml/60-150ml/150-250ml/250-500ml/500-1000ml/1L-2L/2L-5L
|
灌裝速度
(瓶/min)
(100ml為例)
|
30-50
|
40-60
|
60-80
|
80-100
|
100-120
|
120-160
|
160-200
|
灌裝精度
|
≤0.5%
|
壓縮空氣
|
0.4-0.6Mpa
|
電源
|
220V/380v 50/60Hz
|
用電功率
|
0.75Kw
|
1.2Kw
|
2.2Kw
|
單機噪音
|
≤50dB
|
重量
|
500Kg
|
500Kg
|
800Kg
|
1000Kg
|
1300Kg
|
1500Kg
|
1700Kg
|
外形尺寸(mm)
|
1300*1000*1800
|
1300*1000*1800
|
1600*1000*1800
|
1900*1000*1800
|
2300*1000*1800
|
2300* 1000*1800
|
2600*1000*1800
|
