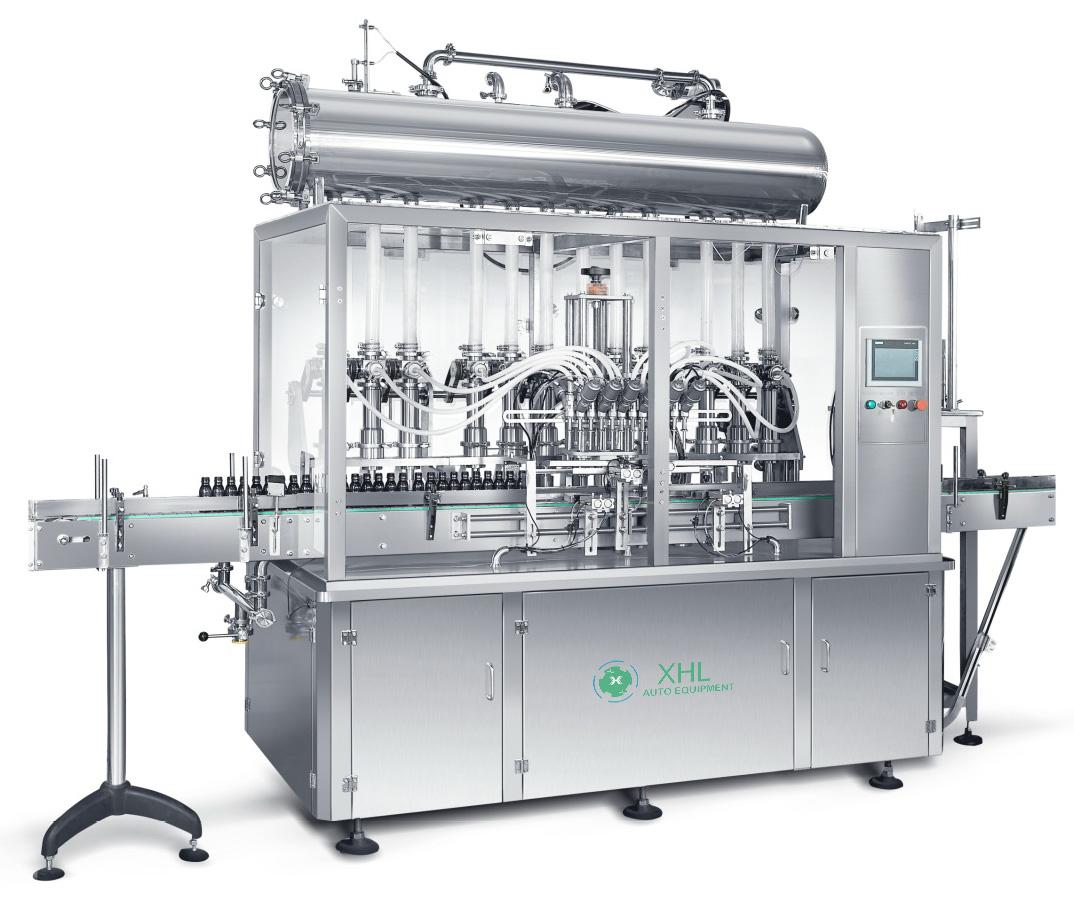

XHL-AVFS、XHL-GJJ濃稠物料灌裝機(4頭、6頭、8頭、12頭、16頭機型)
1 概述
XHL-AVF全自動濃稠物料灌裝機是參考國外同類產品的基礎上進行改良設計,並增加了部分附加功能。使產品在使用操作、精度誤差、裝機調整、設備清洗、維護保養等方面更加簡單方便。廣氾適用於食品,醫藥等行業,可灌裝不同粘度類液體產品。該機設計緊湊合理,外形簡潔美觀,灌裝量調節方便。
2 主要性能特點
採用容積式柱塞泵執行灌裝、伺服驅動、人機界面調整裝量、精度高調節計量範圍大,可整體調節所有泵體的裝量,亦可對單個泵體進行微幅調整,快捷方便; 可支持在線CIP/SIP清洗、滅菌系統;
採用不鏽鋼氣動控制轉閥,適用不同濃稠物料; 氣動控制防滴漏灌裝針頭,無滴漏、拉絲現象; 高位儲液桶,補料由料位開關控制,可選配保溫系統; 變頻調速,PLC控制,無瓶不灌; 整機按GMP要求設計。
3 主要技術參數
|
產品型號
|
XHL-AVF-4
|
XHL-AVF-6
|
XHL-AVF-8
|
XHL-AVF-12
|
XHL-AVF-16
|
XHL-GJJ-12
|
|
灌裝頭數
|
4
|
6
|
8
|
12
|
16
|
12
|
|
灌裝範圍
|
20-500ml,其他裝量定製
|
|
理想灌裝範圍
|
20-100ml/50-250mI/100-500ml
|
|
灌裝速度
(100ml為例)
(瓶/分鐘)
|
30-40
|
40-60
|
60-70
|
70-100
|
90-120
|
100-120
|
|
走瓶形式
|
直線走瓶
|
迴轉走瓶
|
|
灌裝精度
|
≤土0.5%
|
|
壓縮空氣
|
0.4-0.6Mpa
|
|
耗氣量
|
10m³/h
|
|
電源
|
220/380V50/60Hz
|
|
用電功率
|
2.2kw
|
5 kw
|
8 kw
|
≤3kw
|
|
單機噪音
|
≤50dB
|
|
淨重
|
550kg
|
900kg
|
1150kg
|
1500kg
|
1750kg
|
|
|
外形尺寸(mm)
|
1300*1200*1800
|
1600*1200*1800
|
1900*1200*1800
|
2300*1200*1800
|
2600*1200*1800
|
2000*1500*1800
|
結構原理圖：
