1 概述
本系列洗灌旋一体机主要适用于制药、食品、保健品等行业的口服液、糖浆、酒剂、保健品外用町剂等瓶的清洗(可水洗、也可气洗)、灌装、旋(轧)盖封。
2 特点
洗瓶、灌装、旋(轧)盖三合一,占地面积小,适用于老厂房更新设备;
洗瓶采用直线翻转倒瓶装置,瓶子倒立时间更长,残水易消除,可选配超声波清洗装置,保证瓶子洁净度。可水洗，也可气洗;
伺服驱动,人机界面调整装量,每套泵均由一套伺服电机驱动,也可以一套泵伺服驱动多套泵;
采用柱塞式计量泵执行灌装,适用各种粘稠度液体,精度高;泵的结构采用快接式拆卸机构便于清洗消毒。可选用在线IP/SIP清洗灭菌系统;
灌装原理也可采用蠕动泵、负压式、称重式、自流式、回流消泡式等;
PLC控制系统变频调速,自动化程度高;
灌装针头设计有防滴漏装置,充填时潜入瓶底灌装,缓慢上升,防止起泡;
气爪式旋盖头、松紧可调、不伤瓶与盖;可选配伺服电机驱动、扭力可调,轧盖头柔性设计、调节方便、可设计成拉鼓盖;
可选配盖子贮存提料机构,反盖识别系统,送配不合格品剔除装置；
整机可适用不同规格的瓶子,调整简便,可在短时间内完成；
整机按GMP要求设计。
3 主要技术参数
|
Product model
|
XHL-XP-HYGX8/8/6
|
XHL-XP-HYGX12/12/8
|
XHL-XP-HYGX18/18/12
|
XHL-XP-HYGX24/24/16
|
XHL-XP-HYGX36/36/20
|
XHL-XP-HYGX48/48/24
|
|
production capacity (bottles/minute)
(taking 50/100ml as an example)
|
60-80
|
100-120
|
160-200
|
200-250
|
300-350
|
400-500
|
|
Number of bottle washing heads
|
8
|
12
|
18
|
24
|
36
|
48
|
|
Number of filling heads
|
8
|
12
|
18
|
24
|
36
|
48
|
|
Number of cap turning(pressing) heads
|
6
|
8
|
12
|
16
|
20
|
24
|
|
Filling range
|
Commonly using 30/50/100ml glass bottles, can be customized for other 20-1000ml glass bottles
|
|
Filing accuracy
|
≤±0.5%
|
|
Cap turning and (pressing)pass rate
|
≤99.8%
|
|
Power supply
|
220/380V 50Hz
|
|
Power
|
≤2.2kw
|
≤3.5kw
|
|
Weight
|
1000Kg
|
1200kg
|
1800kg
|
2000kg
|
2500kg
|
3000kg
|

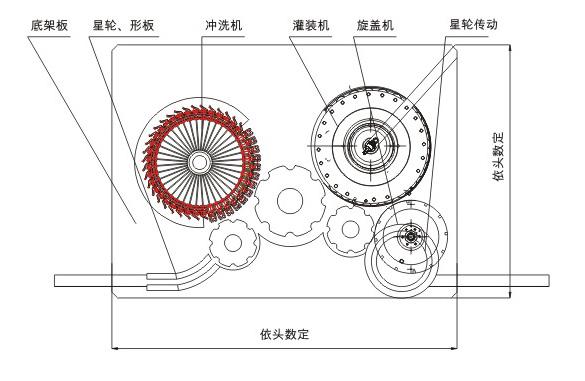

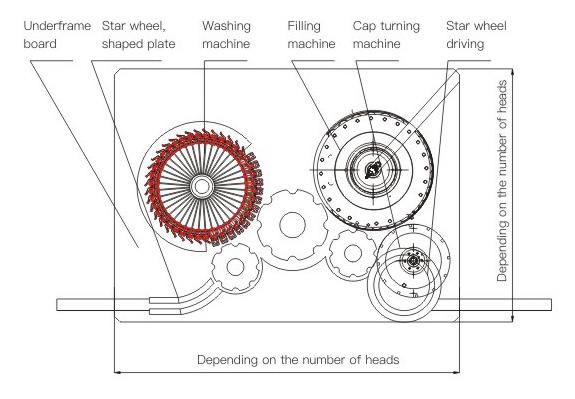

4 示意图
XHL-XP-HYGZ-48/48/20：
